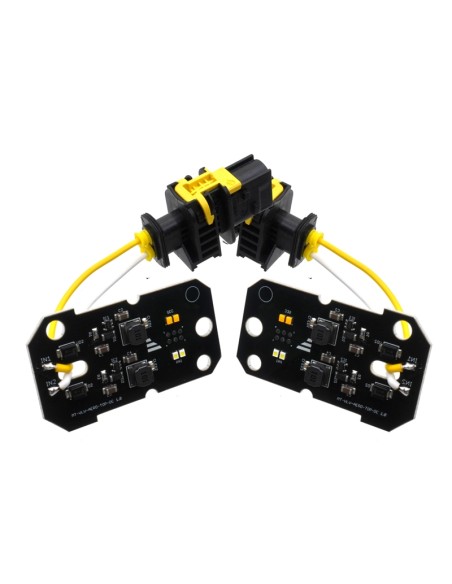

Dwukolorowe moduły lamp obrysowych Volvo FH5/Aero 2024+ biały xenon/żółty

Mocne źródła światła LED, które zastępują oryginalne lampy w reflektorach Volvo Top od 2024 roku we wszystkich modelach oraz w modelu Aero, które nie posiadają świateł drogowych. Źródło światła jest dostępne w wersji jedno- i dwukolorowej i jest znacznie mocniejsze od oryginału.

Model jednokolorowy podłącza się jak oryginał, natomiast model dwukolorowy wymaga użycia zmieniacza kolorów Dual Color (inwertera polaryzacji). W zestawie znajduje się nowa, oryginalna wtyczka.

Montaż wymaga pewnych modyfikacji lampy, ale jest stosunkowo prosty, zgodnie z poniższym opisem (około 20 minut). Szczegółowe instrukcje znajdują się w instrukcjach obsługi.

Montaż:

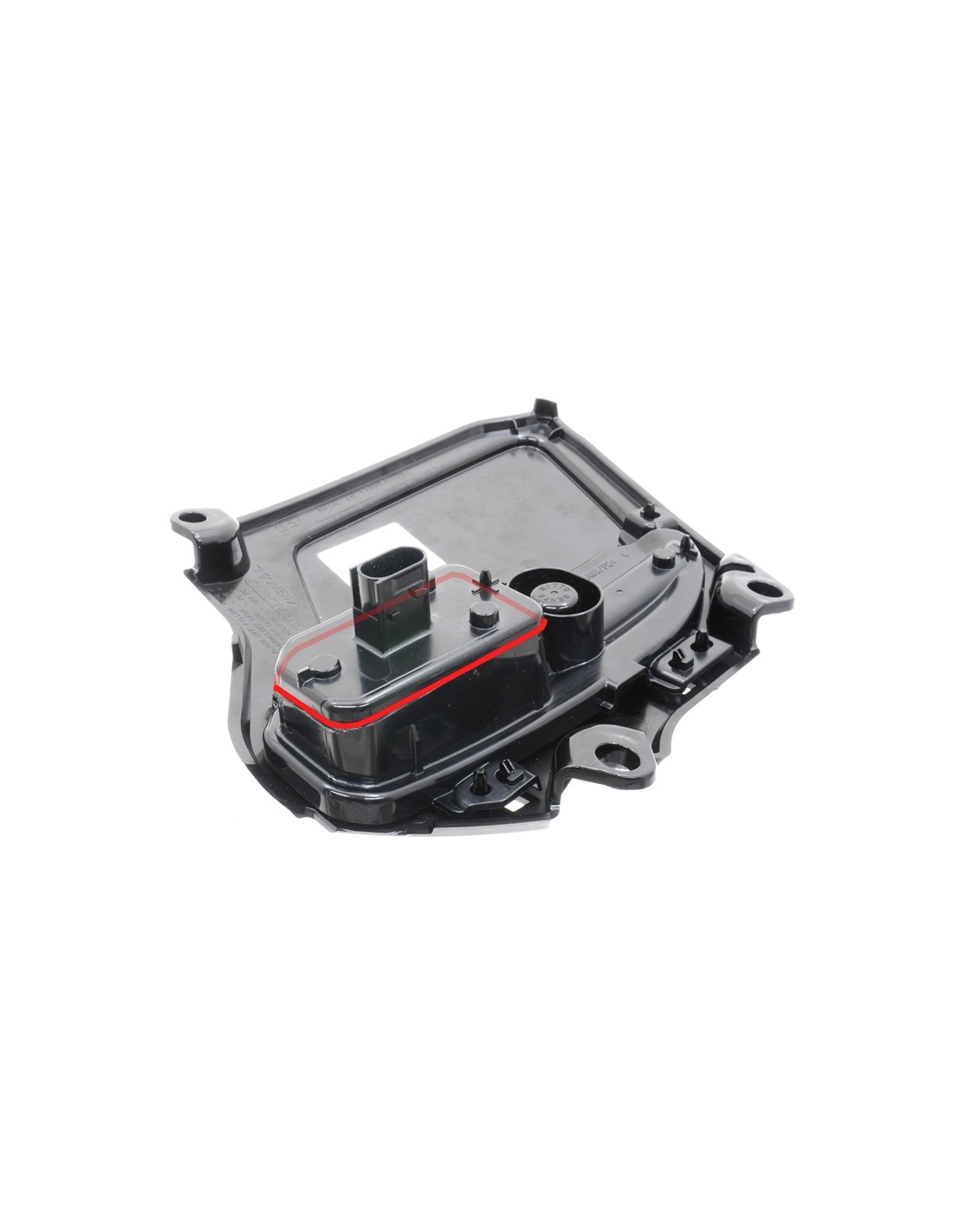

Źródło światła znajduje się w kwadratowym bloku z tyłu, gdzie znajduje się również wtyczka. Górną część kwadratowego bloku należy odciąć, co najłatwiej zrobić zwykłą piłą do metalu. Cięcie powinno być wykonane około 3 mm od krawędzi, dookoła.

Po przycięciu górnej części dookoła, można ją lekko wyciągnąć, a zobaczysz oryginalną płytkę drukowaną. Jest ona przymocowana trzema metalowymi śrubami. Przetnij śruby piłą do metalu. Oryginalna płytka drukowana ulegnie uszkodzeniu, ale nie będzie już potrzebna.

Po przecięciu śrub można całkowicie zdjąć górną część i odłączyć oryginalną płytkę drukowaną.

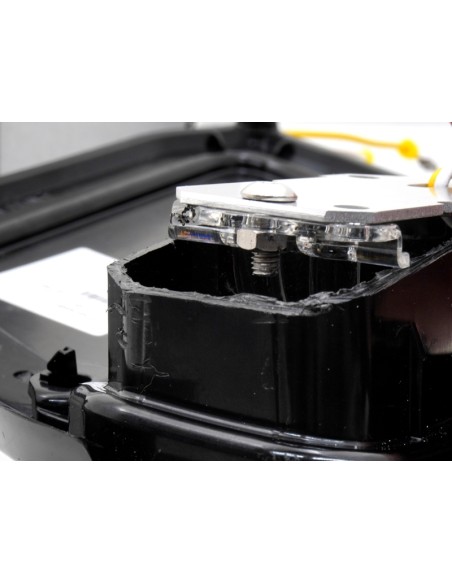

Nową płytkę drukowaną mocuje się do światłowodu za pomocą dołączonej śruby i nakrętki. Użyj na przykład klucza i taśmy, aby przytrzymać nakrętkę na miejscu, co ułatwi skręcanie.

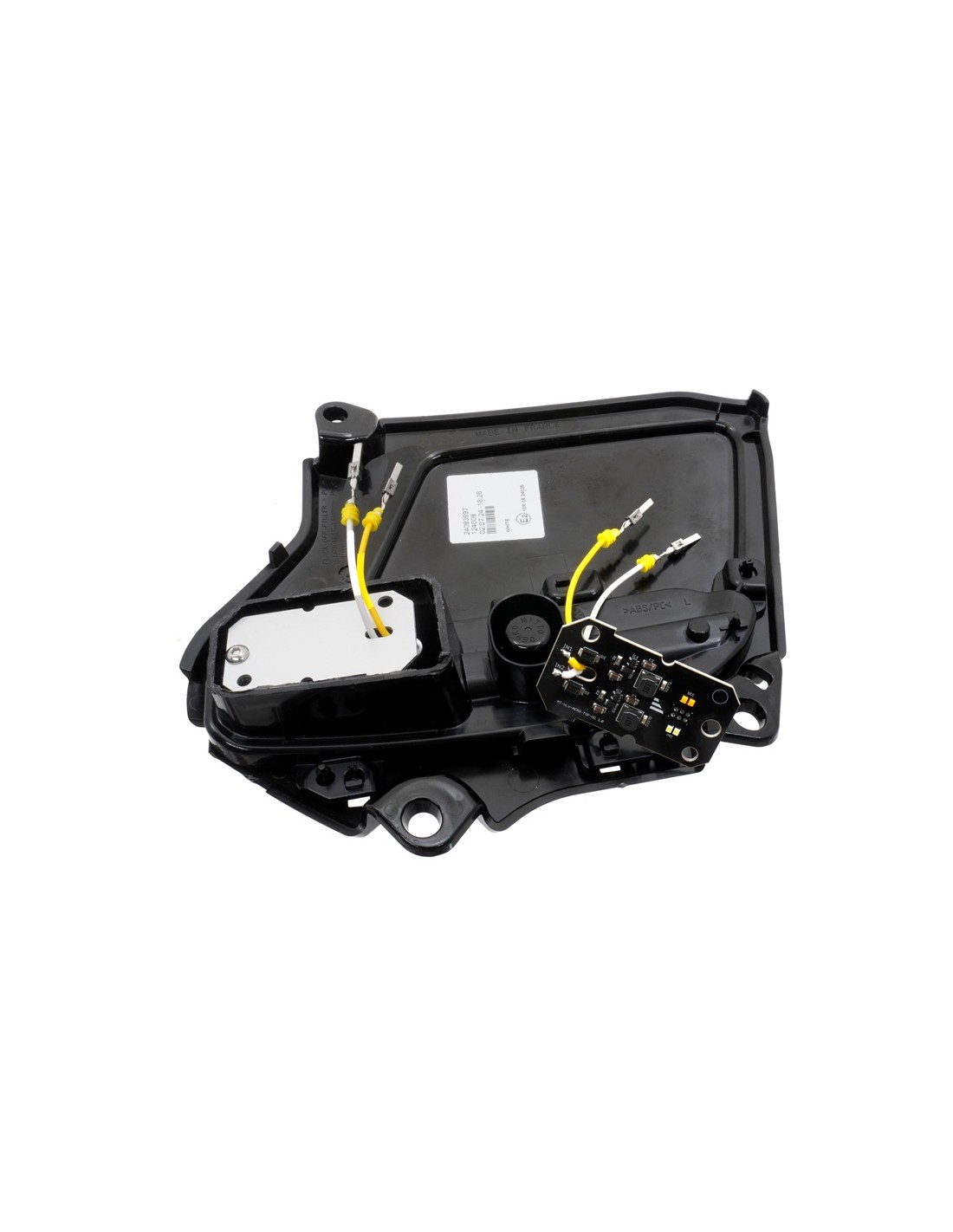

We wtyczce należy wywiercić małe otwory na kołki o średnicy 6 mm. Przewody z nowej płytki drukowanej powinny być przez nie przeprowadzone.

Podłącz przewody do dołączonej wtyczki. W przypadku lampy jednokolorowej podłącz czerwony (dodatni) do pinu 1, a czarny (ujemny) do pinu 2. W przypadku lampy dwukolorowej możesz zdecydować samodzielnie, ale upewnij się, że obie lampy są podłączone w ten sam sposób.

Przetestuj lampę przed jej zamknięciem.

Na koniec należy ponownie skleić klocek i nałożyć klej na wtyczkę między przewodami. Zalecamy użycie kleju elastycznego, który umożliwia również ponowny demontaż lampy.
