SCANIA Nextgen S+R dwukolorowy moduł świateł dziennych + białe strobo

Zestaw modułów do świateł dziennych SCANIA NEXTGEN 2016+ w komplecie ze sterownikiem umożliwiającym wykorzystanie modułów jako:

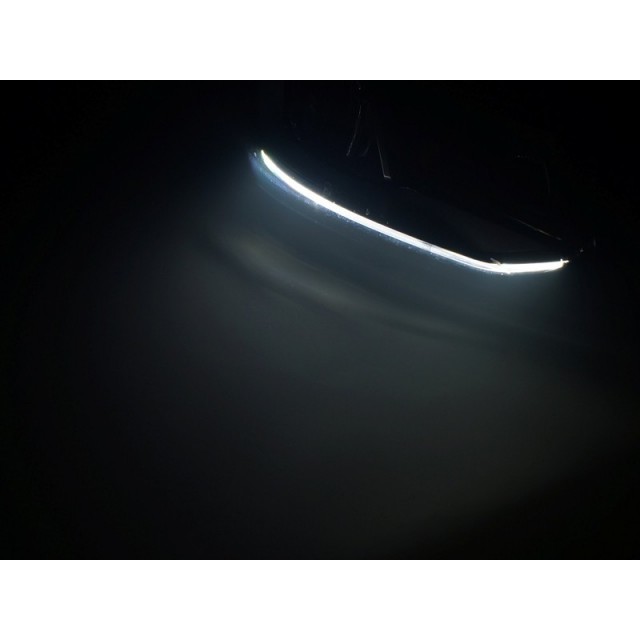

- białe światło jazdy dziennej

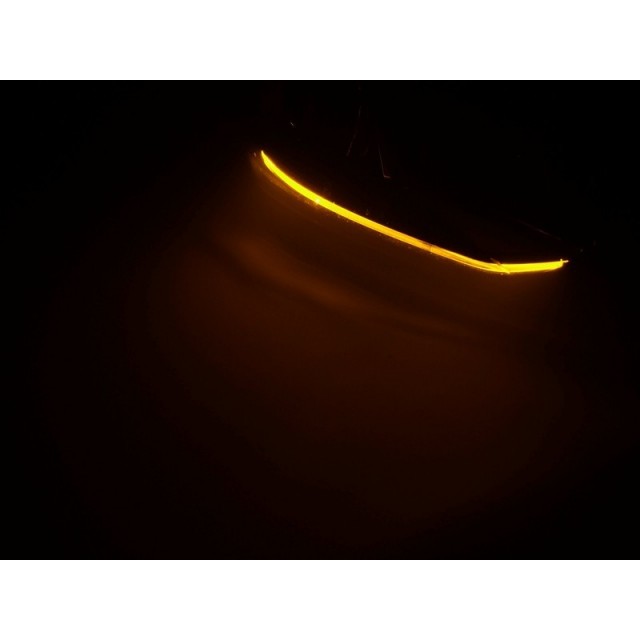

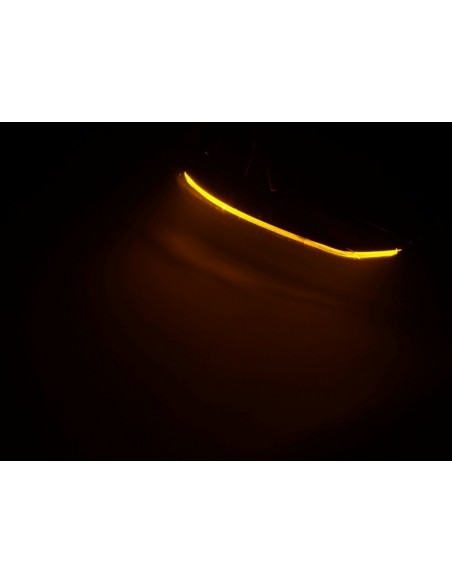

- żółte światło jazdy dziennej

- stroboskop w kolorze białym

Części w zestawie

- Dwukolorowy DRL + kontroler lampy błyskowej

- 2 emitery, lewy/prawy

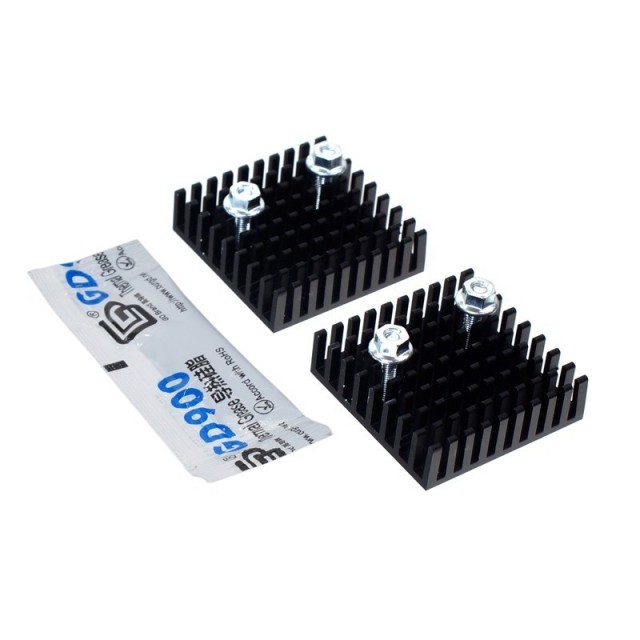

- 2 x radiatory do oryginalnych emiterów

- Śruby, nakrętki i podkładki do montażu

- Pasta termoprzewodząca

Montaż

Zdemontuje oryginalne emitery. Przede wszystkim ciężarówka musi zostać zakodowana przez firmę Scania, aby światła DRL przez cały czas działały z niską jasnością. Jeśli nie zostanie to zrobione, ryzykujesz spaleniem oryginalnych tablic LED z biegiem czasu.

Będziesz musiał zajrzeć do „Ustawień świateł do jazdy dziennej” w SPD3, gdzie będziesz musiał wybrać „Bez: Brak świateł do jazdy dziennej”. Alternatywą jest użycie fikcyjnego emitera, ale jest to wciąż w fazie rozwoju.

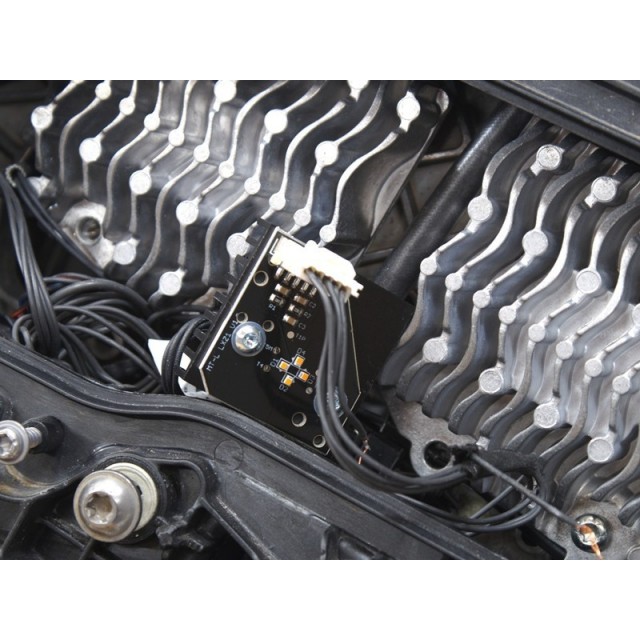

Wymontuj oryginalne emitery DRL z radiatora w reflektorach. Umieść oryginalne emitery na dołączonych radiatorach, używając dołączonych śrub i nakrętek. Pamiętaj o paście termoprzewodzącej pomiędzy emiterem a radiatorem!

Przesuń złącze i kabel na środek reflektora (za dużą plastikową osłoną). Podłącz ponownie oryginalny emiter. Umieść emiter tak, aby nie świecił zbyt mocno w świetle reflektora, a diody LED o nic nie dotykały. Przymocuj emiter za pomocą opasek zaciskowych.

Zamontuj dwukolorowe emitery na oryginalnym radiatorze. Pamiętaj o paście termoprzewodzącej. Przytnij kabel w odpowiednim miejscu i poprowadź go przez dławik kablowy lub podobny element na zewnątrz lampy. Można tego dokonać poprzez dużą plastikową osłonę np. Podłącz odpowiednie przewody z powrotem do wnętrza lampy.

Podłączenie

Podłącz złącze M8 do sterownika.

W razie potrzeby doprowadź zasilanie i sygnały do sterownika:

Szary: uziemienie (-)

Biały: Plus (+)

Czarny: żółty DRL

Brązowy: Błysk

Niebieski: niska jasność

Poszczególne funkcje dodatkowe uzyskuje się pod zwarciu odpowiedniego przewodu z przewodem PLUS (+)
